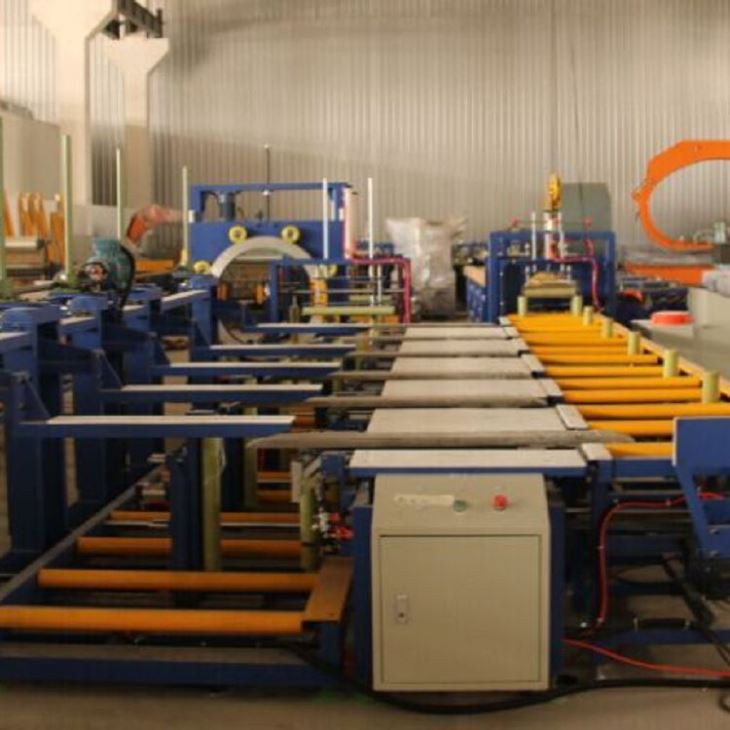

Aluminijumska linija za zavijanje profila

ALUMINIJSKI PROFIL WRAPPING LINE

OPĆI OPIS

1. HIDRAULIČNI LIFTERI

Oni se postavljaju pod položaje za preklapanje i dizajnirani su tako da automatski održavaju visinu gornjeg sloja profila koji se podižu ili preklapaju. Standardni kapacitet podizanja je 400 kg po jedinici. Uključuje fotocelice, električni deo i sve hidraulike.

Max. Dvižni hod: 800 mm

Vreme podizanja: oko 40 sekundi

2. SET INFEED CONVEYORS TO PROTETIVIVE MACHINE

Motorizovani valjkasti transporter je za učitavanje profila u mašinu za nanošenje adheziva, koji uključuje skup vertikalnih valjaka za centriranje profila prilikom punjenja u mašinu.

3. ADHESIVE FILM MACHINE

Novo dizajnirana mašina dizajnirana da glatko prikači lepak na gornju i donju stranu profila i bez stvaranja blistera u samom filmu. Mašina sadrži jedinicu noža za sečenje lepljive trake između jednog profila i sledećeg profila, bez zaustavljanja mašine za svaki ciklus sečenja. Novo dizajnirana sečiva obezbeđuju čišćenje sa eliminacijom bilo kakve prevučene trake.

4. PREKIDAČ IZVODJENJA REZERVOARA

Ovaj tračni transporter je dizajniran za automatsko prenošenje profila iz mašine za nanošenje adhezivnog filma. Materijal za poliranje: Protiv-habajući PVC

5. SET 4 PREKRIVNIH TRAKA

Ovi transporteri namenjeni su za automatsko prenošenje profila preko linije ljepljive folije na liniju mašine za omotanje.

Materijal pojasa: Protiv-habajući PVC

6. MAŠINA ZA VELIKIH SPIRALA

Mašina je dizajnirana sa kompaktnim čeličnim ramom. Zamena ambalaže se vrši brzo i lako (ispod jednog minuta) pomoću držača za brzu promenu bajoneta za rolnice materijala za zavijanje. Profili se izvlače kroz mašinu pomoću serije valjaka koji se automatski otvaraju i zatvaraju, omogućavajući da se snopovi različitih dimenzija automatski prolaze bez zaustavljanja mašine. Uređaj za umotavanje je sastavljen od rotora koji rotira i drži rolnu foliju za zavijanje, koja je poduprta sa cilindrom sa specijalno dizajniranom kvačilom dizajniranom da održava naponsku konstantu dok se rolna ne završi. Rolne teške se lako i brzo zamenjuju za manje od jednog minuta. Brzina se reguliše pomoću elektronskog pretvarača kontrolisanog pomoću potenciometra koji se nalazi na glavnoj kontrolnoj tabli.

7. Mašina za tapkanje

Ova mašina traži prednje i zadnje profile dok se kreću kroz njega i ne moraju da se zaustavljaju. Snima nekoliko spirala (vezivnih kalema) na prednji i zadnji deo svake snopove kako bi spriječio razlaganje omotačkog materijala. Programiran je za snimanje profila u skladu sa brzinom mašine za zavarivanje koja leži pred njom, Koristi se uglavnom kada omotuje papir ili najlon, koji je naročito sklon za rušenje i otklanjanje. Kada se omota pomoću stretch filma, mašina se može zaustaviti i prebaciti na u režimu mirovanja.

8. IZLAZNI ROLLER CONVEYOR SA AUTOMATSKIM BUNDLE STACKER

Ova mašina je opremljena s uređajem koji se ubrzava pomoću pretvarača. Izvršava odvajanje gotovog snopa, a zatim se zaustavlja na pravom položaju, poravnato za formiranje slojeva slojeva. Automatski uređaj sa podizačima je za formiranje snopova. Poseban pneumatski upravljač uređaj automatski preplavlja najlonski kabl između svakog sloja snopova profila dok je u proizvodnji kako bi se sprečilo njihovo klizanje prilikom pomeranja. Ova mašina se kontinuirano napaja snopovima koji dolaze iz mašine za zavarivanje; on ih nadograđuje sloj na sloju koji proizvodi na ovaj način snop veličine koju je odabrao operisan na glavnoj kontrolnoj tabli.

9. PREKIDAČI TRANSDER LANCERI

Ovi lančani transporteri su dizajnirani da prelaze preklopljene snopove na sledeću mašinu nakon automatskog slaganja snopa.

10. DRUGI IZLAZI ROLLER CONVEYOR

Kada se profili / pod-paketi moraju ručno sakupljati i pakirati, drugi izlaz se koristi za prenos profila na ručno pakovanje; mašina uključuje pneumatski pantograf koji se koristi za prebacivanje profila preko akumulacionih pojaseva.

11. TRANSPORTNI KONZERVATORI ZA PROFILE CROSS THRANSFER

Ovi transporteri se koriste za prenos profila / podupaka preko ručne linije za pakovanje. Oni su opremljeni senzorima na kraju kaiševa kako bi se sprečili padovi profila.

12. SET utovarivača / ispusta vanjskih konvejera za spone

Ovi transporteri se koriste za utovar ili istovar snopova na transportne trake glavnog lanca koji vode ka liniji za vezivanje.

13. BUNDLE STRAPPING

Ova mašina je dizajnirana da pre isporuke dovrši pakete sa blokovima drveta (gornjim, donjim i bočnim drvenim blokom). Sam traka je opremljen uređajem za blokiranje drveta za stezanje gornjih, donjih i bočnih drvenih blokova tokom operacije vezivanja.

14. MASTER BUNDLE WRAPPER

Čvrsta mašina osigurava brzu i jedinstvenu omotnicu pakovanja. Glavne pakete profila se transportuju u mašinu pomoću posrednika lančane transportera. Snopovi su omotani pomoću jednog roleta od polietena postavljenog na cev, koji se rotira na rotoru i usmerava pomoću posebnih krakova kako bi se regulirao napetost zavoja. Rolete omotača mogu se brzo i jednostavno zameniti. Mašina je opremljena električnim uređajem koji kontroliše da li je materijal istrošen ili je oštetio i automatski zaustavlja mašinu. Ciklus vezivanja je potpuno automatski. Specijalno dizajnirana stezaljka se koristi za držanje prvog dela stretch filma za uzastopni ciklus obrtanja, što znači da je ponovno pokretanje mašine za svaki novi paket koji je obmotan potpuno automatizovan.

15. SET 5 VENTILATORA ZA LANCU ZA AKUMULACIJU BUNDLE
